各种流量计安装要求汇总

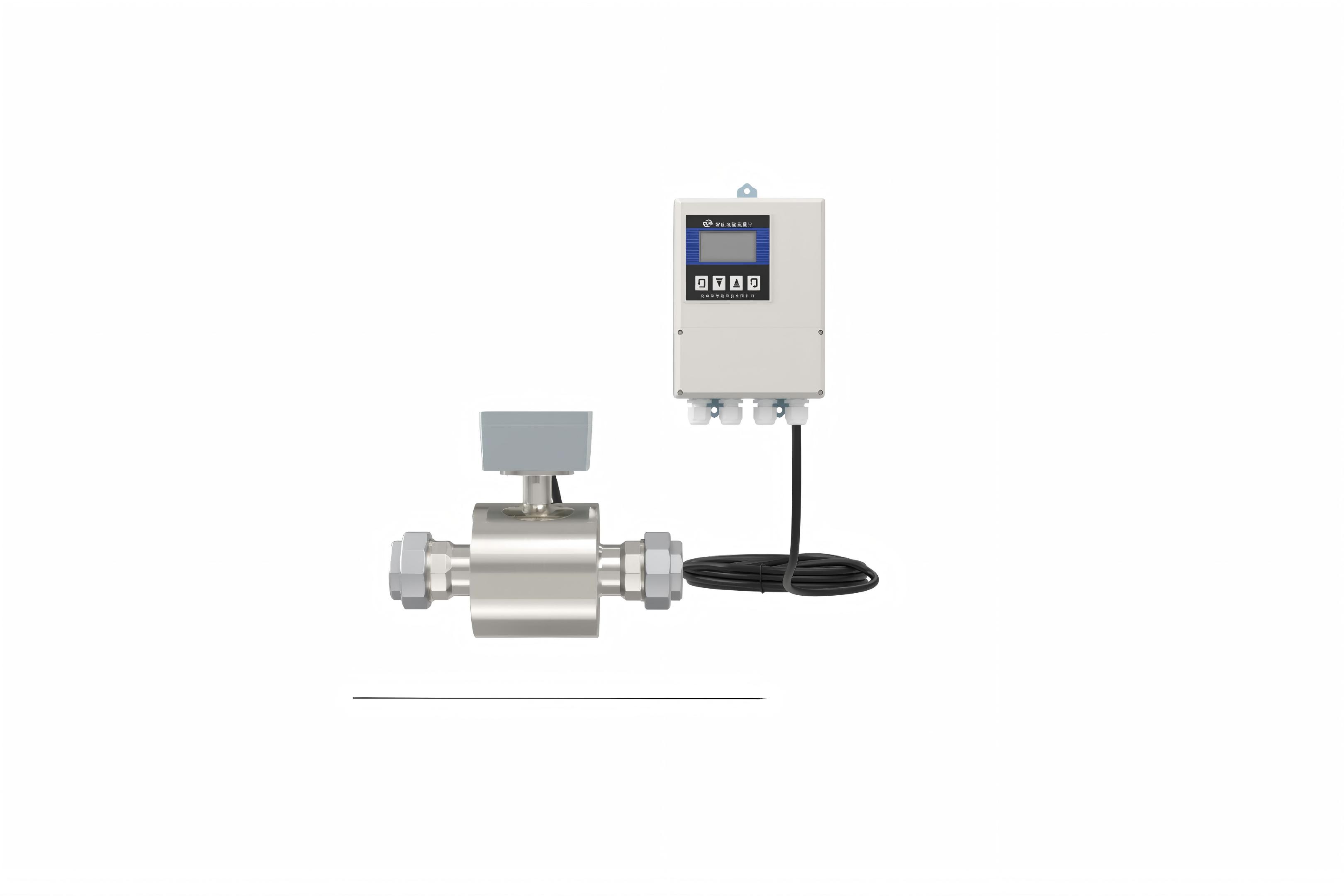

1.电磁流量计

1.1.安装场所选择

（1）尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等)， 以免磁场影响传感器的工作磁场和流量信号。

（2）应尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20 ~ 60℃相对湿度小于 85%。

（3）流量计周围应有充裕的空间，便于安装和维护。

1.2.与管道连接要求（确保满管安装）

（1）

如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。

（2）避免安装在向下的管道上游。

（3）避免在管道*高点，易聚集气泡。

（4）

水平和垂直安装。

1.3.弯管、阀门和泵之间的安装

（1）

为保证测量的稳定性，应在传感器的前后设置直管段，其长度由下图给出，如做不到则应采用稳流器或减小测量点的截面积。

（2）为避免负压传感器不能安装在泵的进水口，而应安装在泵的出水口。

1.4.安装加旁通管道

（1）在安装流量计的管道应该有可切断管道内介质的阀门，方便日常维修。

（2）工艺不容许流量中断时，可在安装流量计的管道上加旁通管道。

1.5.串联安装和平行安装

（1）如果有几个传感器需要按顺序串联在同一管道上，每个传感器之间的距离至少应为 2 个传感器的长度。

（2）如果两个以上的传感器彼此并行安装，传感器的距离必须大于 1 个传感器的长度。

1.6.接地

若连接流量计的管道是（相对于被测介质）绝缘的则要用接地环，它的材质应根据被测介质的腐蚀性选用。如果是聚四氟乙烯内衬的测量传感器，为了保测量传感器能正常工作，要选用接地环。

2.超声波流量计

（1）

选择充满流体的材质均匀质密、易于超声波传输的管段，如垂直管段或水平管段。

（2）

安装距离应选择上游大于 10 倍直管径、下游大于 5 倍直管径以内无任何阀门、弯头、变径等均匀的直管段，安装点应充分远离阀门、泵、高压电和变频器等干扰源。

（3）避免安装在管道系统的*高点或带有自由出口的竖直管道上（流体向下流动）。

（4）

对于开口或半满、管的管道，流量计应安装在 U 型管段处。

（5）

充分考虑管内壁结垢状况，尽量选择无结垢的管段进行测量。实在不能满足时，需把结垢考虑为衬里以求较好的测量精度。

（6）选择管材均匀密致，易于超声波传输的管段，测量点的选择如下图。

3.涡街流量计

3.1.合理选择安装场所和环境

避开强电力设备，高频设备，强电源开关设备;避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀环境等，同时要考虑安装维修方便。

3.2.上下游必须有足够的直管段

3.3.管道采取减振动措施

传感器尽量避免安装在振动较强的管道上，特别是横向振动。若不得已要安装时，必须采取减振措施，在传感器的上下游 2D 处分别设置管道紧固装置，并加防振垫。

3.4.在水平管道上安装是流量传感器*常用的安装方式

（1）测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处。

（2）测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。

3.5.传感器在垂直管道的安装

（1）测量气体流量时，传感器可以安装在垂直管道上，流向不限。若被测气体中含有少量的液体，气体流向应由下向上。

（2）测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。

3.6.测压点和测温点的选择

根据测量的需要，需在传感器附近测量压力和温.度时测压点应在传感器下游的 3~5D 处，测温点应在传感器下游的 6~8D 处。

4.转子流量计

4.1.仪表安装方向

绝大部分转子流量计必须垂直安装在无振动的管道上，不应有明显的倾斜， 流体自下而.上流过仪表。

转子流量计中心线与铅垂线间夹角一般不超过 5 度，高精度（1.5 级以上） 仪表θ≤20°。如果θ=12°则会产生 1%附加误差。仪表无严格上游直管段长度要求， 但也有制造厂要求（2-5）D 长度的，实际上必要性不大。

4.2.用于污脏流体的安装.

带有磁性耦合的金属管转子流量计用于可能含磁铁性杂质流体时，应在仪表前装磁过滤器。要保持浮子和锥管的清洁，特别是小口径仪表，浮子洁净程度明显影响测量值。

4.3.转子流量计扩大范围度的安装

如果测量要求的流量范围度宽，范围度超过 10 时，可以在一台仪表内放两只不同形状和重量的浮子，小流量时取轻浮子读数，浮子到顶部后取重浮子读数， 范围度可扩大到 50~100。

4.4.转子流量计脉动流的安装

流动本身的脉动，如拟装仪表位置的上游有往复泵或调节阀，或下游有大负荷变化等，应改换测量位置或在管道系统予以补救改进，如加装缓冲罐；若是仪表自身的振荡，如测量时气体压力过低，仪表上游阀门未全开，调节阀未装在仪表下游等原因，应针对性改进克服，或改选用有阻尼装置的仪表。

4.5.转子流量计要排尽液体用仪表内气体

进出口不在直线的角型金属转子流量计，用于液体时注意外传浮子位移的引申套管内是否残留空气，必须排尽；若液体含有微小气泡流动时极易积聚在套管内，更应定时排气。这点对小口径仪表更为重要，否则影响流量示值明显。

4.6.转子流量计流量值应作必要换算

若非按使用密度、粘度等介质参数向转子流量计生产厂家专门订制的仪表， 液体用仪表通常以水标定流量，气体仪表用空气标定，定值在工程标准状态。使用条件的流体密度、气体压力温度与标定不一致时，要做必要换算。换算公式和方法转子流量计的制造厂使用说明书中都有详述。

5.超声波明渠流量计

5.1.超声波探头安装形式和注意事项

明渠超声波流量计的安装形式有支架安装和法兰安装。若现场条件允许优先选择法兰安装，法兰安装更便于调节探头发声方向与水面的垂直。

在选择安装位置时不能离渠道边缘太近，应装在渠道的中线上方以免影响仪表的正常工作。

5.2.超声波探头和巴歇尔槽的配合
