什么是电磁流量计？电磁流量计原理及结构组成

当导体在磁场中作为切割磁力线运动时，会产生一个磁场方向和导体运行方向相互垂直的感应电动势。该感应电动势的大小与运动速度和磁感应强度成正比。此定律是法拉第在1831年发现的，故称为法拉第电磁感应定律。电磁流量计是根据法拉第电磁感应定律制成的一种测量导电性液体体积流量的仪表。

1、电磁流量计的基本组成

CKAS电磁流量计是利用法拉第电磁感应定律的原理来测量导电液体体积流量的仪表，主要由电磁流量计传感器和电磁流量计转换器两部分组成，并与显示、计算、调节仪表和485通信相互连接，共同构成流体流量的测量系统。

2、电磁流量计工作原理

CKAS电磁流量计传感器根据法拉第电磁感应原理，在测量管轴线和磁场磁力线相互垂直的管壁上安装一对检测电极。当导电液体沿测量管与交变磁场中的磁力线呈垂直方向运动时，导电液体切割磁力线产生感应电势。此感应电势由测量管上两个检测电极检出。电磁流量计传感器工作原理如图1所示。

电磁流量计传感器将感应电势E作为流量信号传送到转换器，经放大、变换滤波等信号处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。

3、电磁流量计结构组成

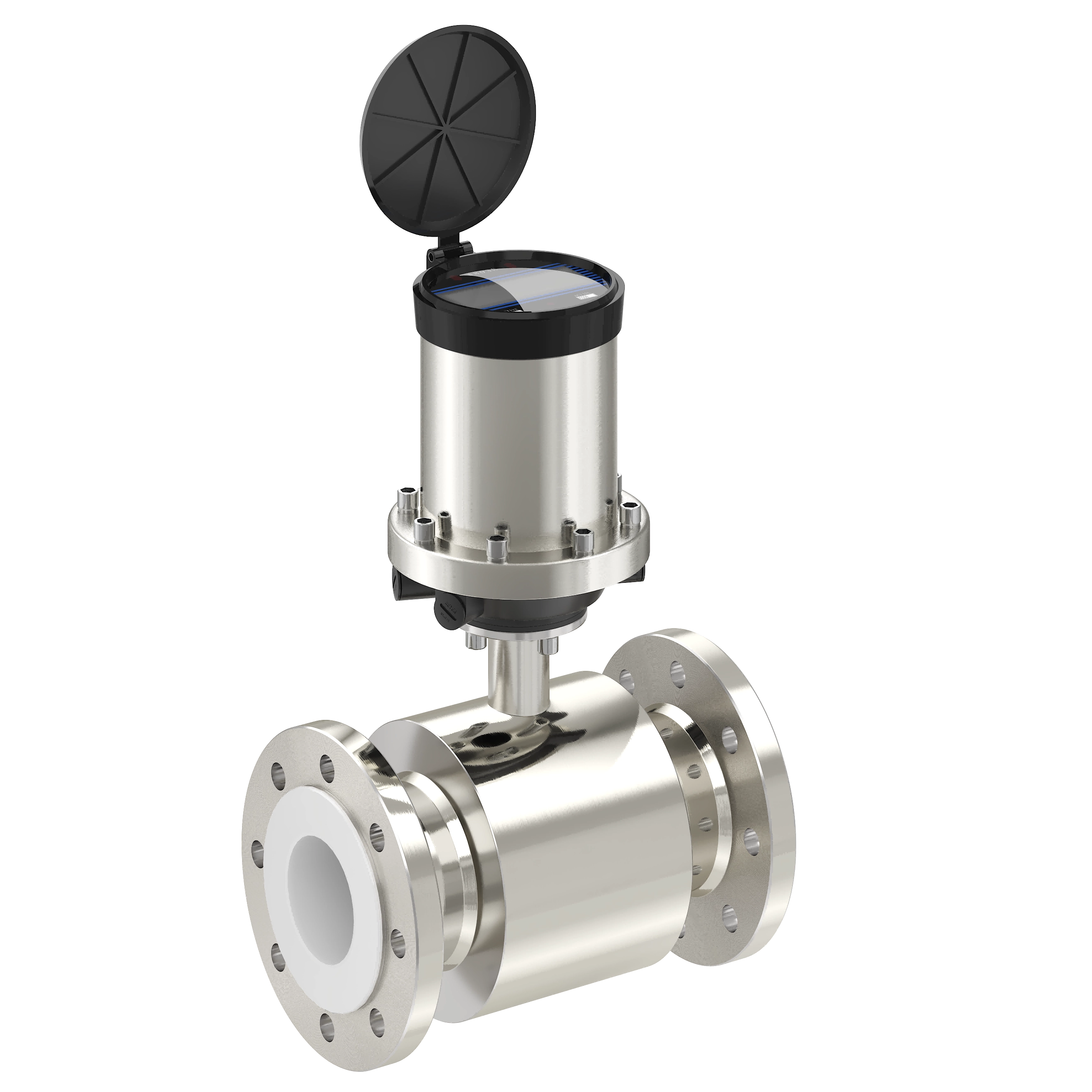

CKAS电磁流量计可分为分体式和一体式两种形式的外部结构。因工艺需求，一体式流量计在地浸方面应用较为广泛，所以本次主要介绍一体式流量计转换器与传感器的内部结构。电磁流量计传感器主要由法兰、绝缘里衬、电极、测量管、励磁线圈及外壳组成。电磁流量计转换器主要由端子排、显示屏、开关电源板及信号转换板组成。电磁流量计利用电极与流体构成一个回路来测量回路中产生的电参数。由图1可知，电磁线圈在直径为D、横截面积为A的管道中产生磁场强度为B的磁场。当有流体经过时，切割磁感线产生感应电动势U，测量电极接收电动势信号。
