【技术】雷达液位计设备安装方案

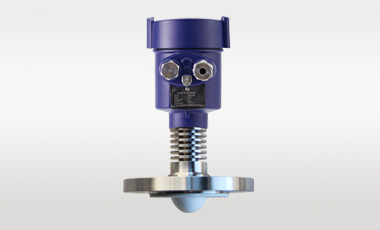

一、设备概述

雷达液位计为我司自主研发，采用FMCW技术，以24G毫米雷达波作为载波信号，该产品测量精度高、功耗低、体积小、重量轻；测量过程不受温度、气压、泥沙、灰尘、河流污染物、水面漂浮物、空气等环境因素的影响，同时具有良好的防风抗抖能力；优化的算法使测量结果更加精确稳定。

二、功能概述

1. 用于明渠、河道、灌渠、地下排水管网、泵站等场合进行非接触式液位测量 ；

2. 支持RS485，RS232等接口；

3. 支持4G、NB-IOT等无线通讯方式；

4. 非接触测量方式，测量方便，对环境无污染；

5. 内置RTU，缩短集成周期，上电即可远程查看数据

6. 防水等级IP68，有效避免内部器件受潮；

7. 具有休眠模式，12V供电条件下电流小于1mA；

8. 低功耗，可以使用太阳能供电，安装方便免维护。

9. 内置蓝牙功能，可通过手机蓝牙APP进行现场维护。

三、设备特点

1. 产品规格：146×88×51 (mm)，重量900g，可借助桥梁等基础建筑设施或建悬臂等辅助设施；

2. 测量范围0.20-20m / 0.75-40m（如需更小盲区可定制）；

3. 宽供电范围7-32VDC,太阳能供电也可满足需求；

4. 非接触式测量，不受环境温度和湿度影响，也不受水体腐蚀；

5. 内置RTU，缩短集成周期，上电即可远程查看数据。

四、技术参数

五、应用示意图

六、安装说明

**步

设备安装前要准备好安装工具、设备以及配件。

第二步

设备安装前要切定好安装的具体点位，安装点位确保水流平缓具有代表性意义。

第三步

立杆安装在水泥质地的闸站边上，在安装点位打上膨胀螺丝即可。

第四步

设备安装主要包括，雷达液位计、遥测终端机、太阳能板等安装。太阳能板安装时保持正面朝南即可；雷达液位计安装时，探头必须垂直于河道水面，并确保探头正下方没有遮挡物；遥测终端机安装时采用抱杆式安装，探头与柜子之间的信号线与电源线从管内连接，防止外露风化。

第五步：清理现场

确认安装牢固，清理现场，文明施工。

安装注意事项

1. 由于设备安装于露天环境，所以对设备要求防水的同时，安装立杆必须采用防锈材质或对立杆进行防锈处理。

2. 设备安装走线需走立杆内部，不要露天走线。

3. 设备安装立杆时，地基需用水泥提交浇筑，确保凝固后再进行立杆安装。

确定点位前先确定现场通信状况是否满足数据传输要求。
