投入式液位变送器安装方法

投入式液位变送器安装方法

在静态液位中安装方法：在敞口的容器中测量静态液位时，把投入式液位变送器的探头直接投入到容器底部，在容器开口处用尼龙带或三脚可调安装架等将电缆线(接线盒)固定即可。

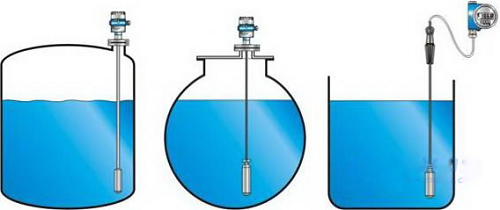

投入式液位变送器安装图

在流动液位中安装方法：在流动的液体中测量液位时，因介质波动较大，可以在液体中插入一根Φ45mm的钢管，同时在水流方向的反面不同高度的管壁上打若干小孔，使液体流入管内。另一种方法是在液体底部加装阻尼装置，以过滤泥沙和消除动态压力和波浪对投入式液位变送器安装测量的影响。

投入式液位变送器应安装在静止的深井、水池中时，通常可以把内径Φ45mm左右的钢管(在不同高度打若干小孔，以便水流通畅进入管内)垂直固定于水中，然后将投入式液位变送器的传感器部分放入钢管中即可使用。液位变送器的安装方向应为垂直，安装位置应远离液体出入口及搅拌器。在有较大振动的使用场合，可在变送器上缠绕钢丝，利用钢丝减震，以免拉断电缆线。测量流动或有搅拌的液体液位时，通常把内径Φ45mm左右的钢管(在液体流向的反面不同高度打若干小孔)。
